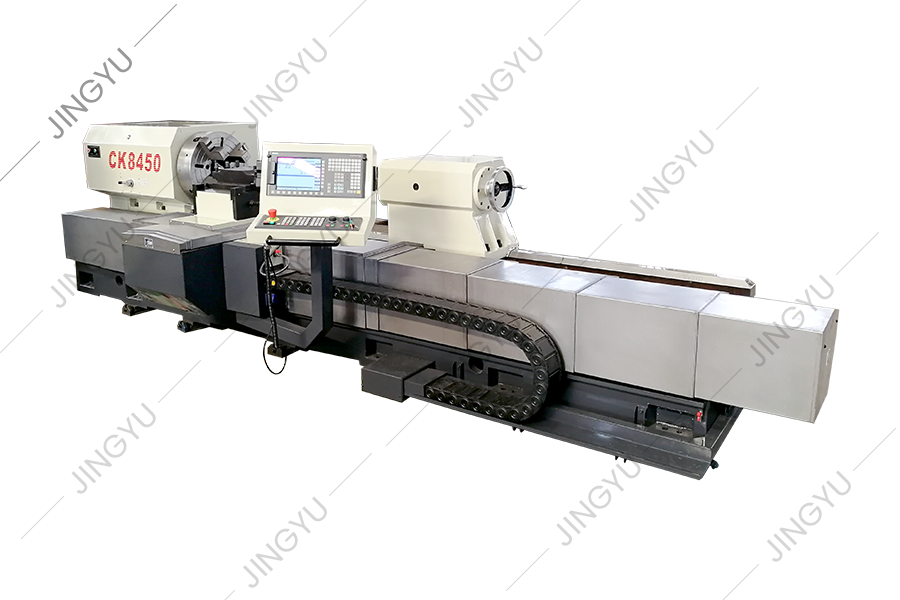

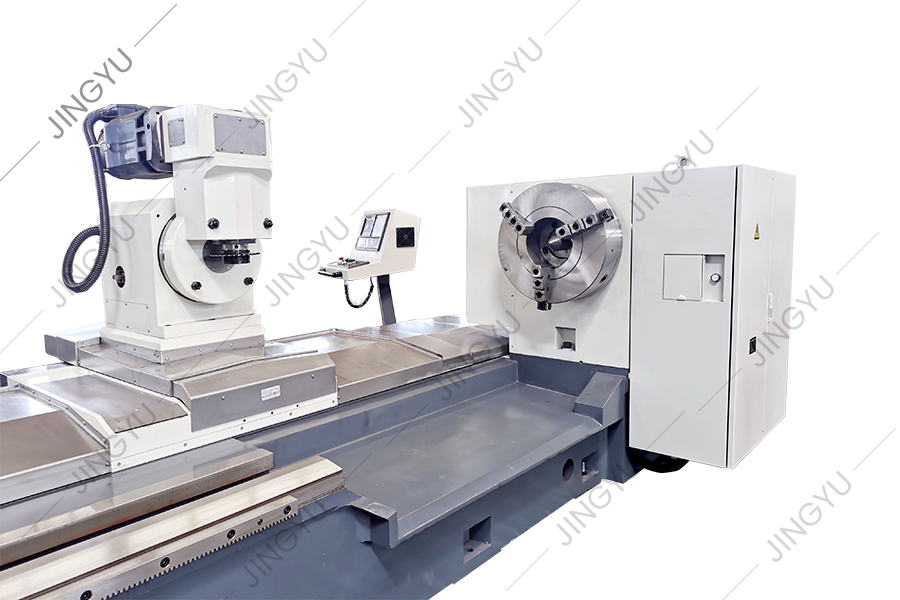

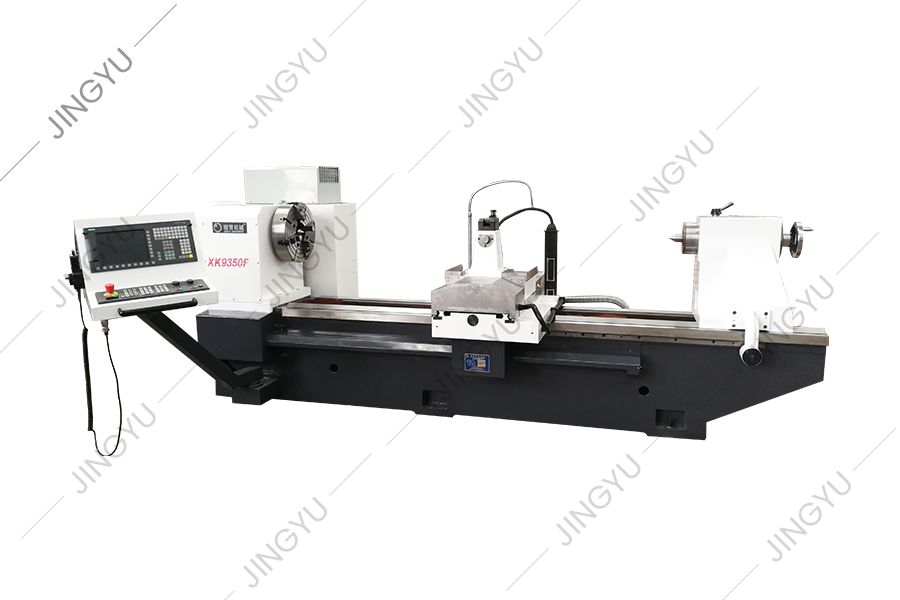

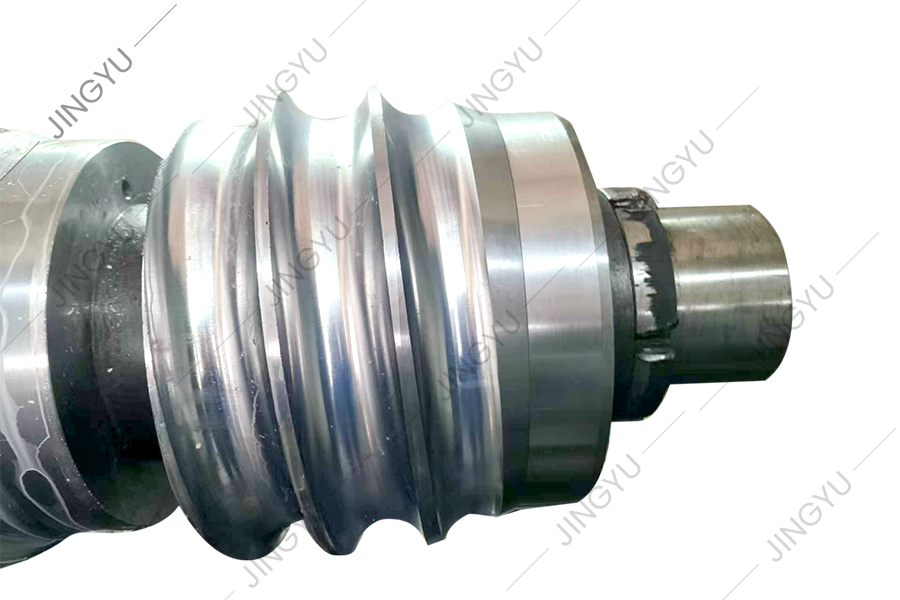

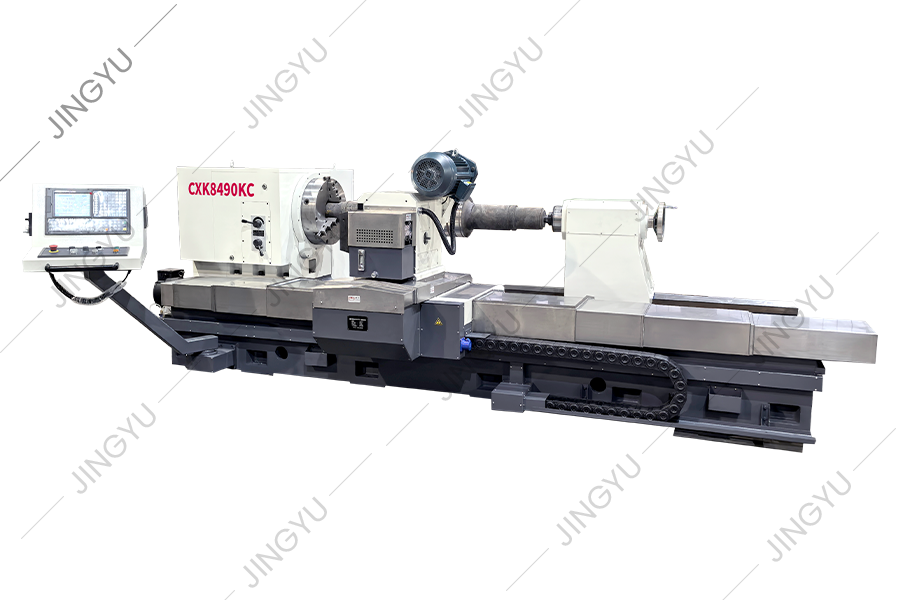

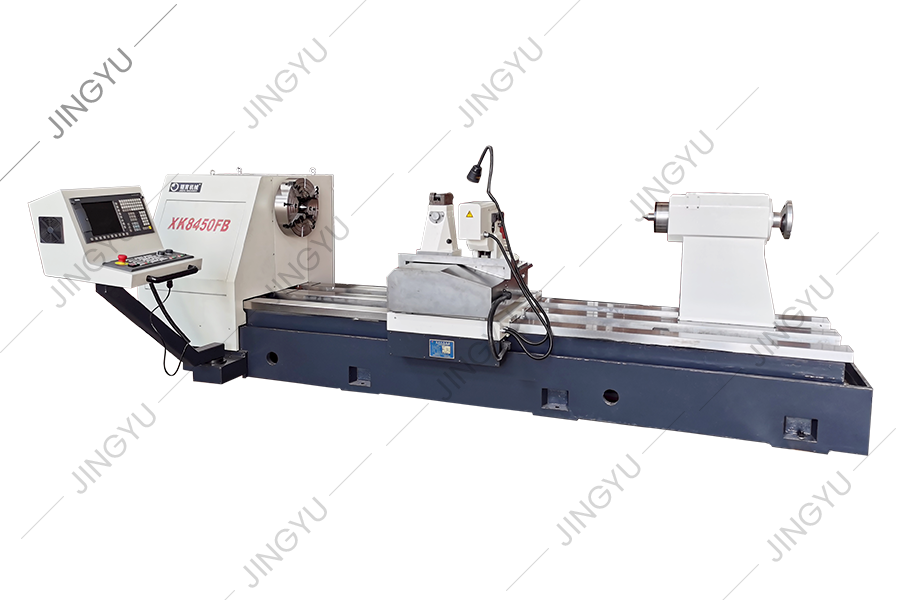

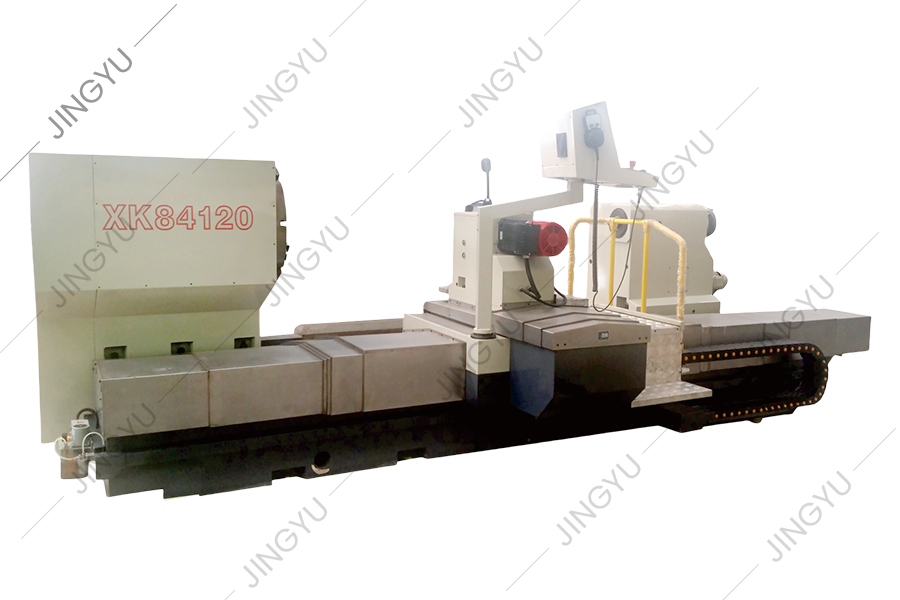

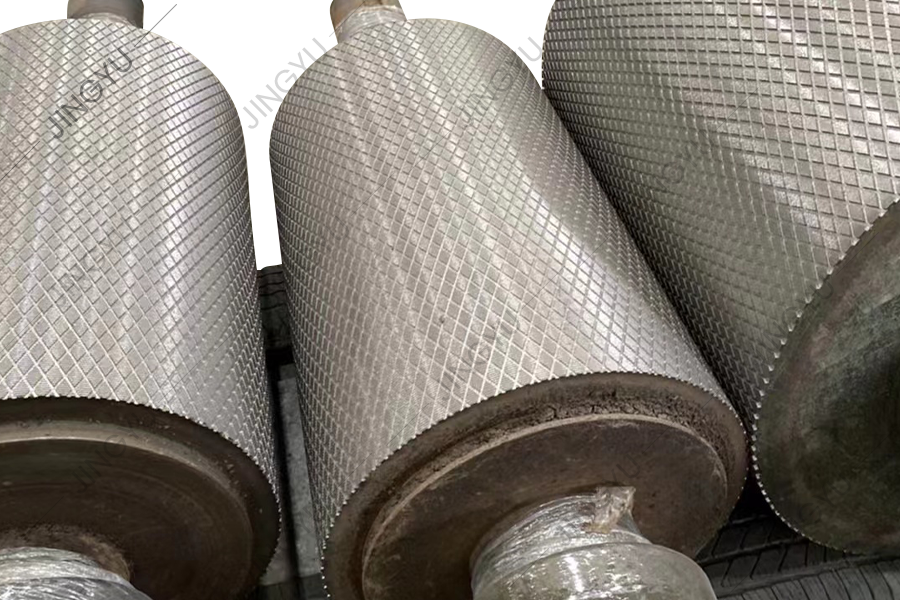

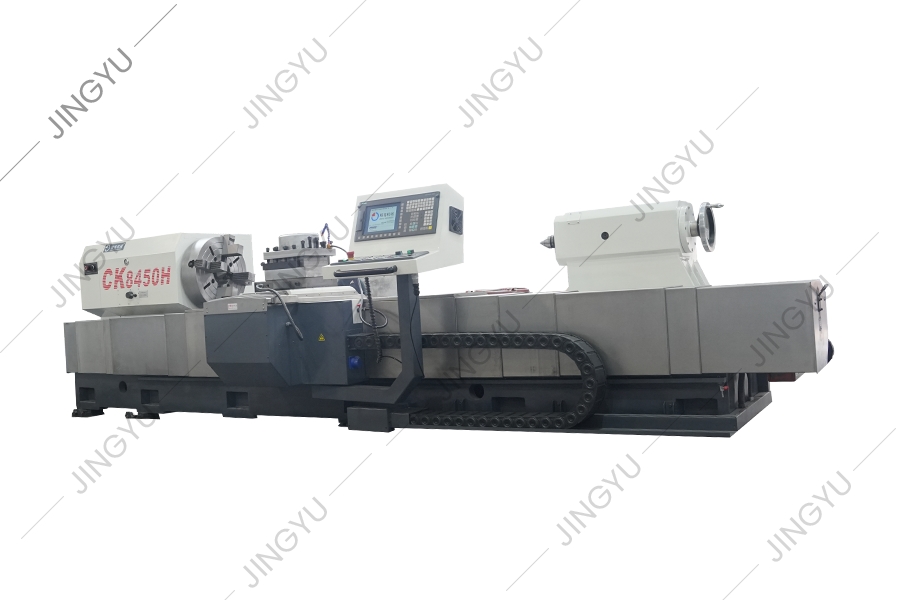

Dieses Werkzeugmaschine ist eine neue Art von CNC -Roll -Rillen -Werkzeugmaschine, die auf der Basis der CNC -Roll -Frühling -Maschine des Unternehmens entwickelt wurde, und nach vollständiger Forschung und Analyse der Vor- und Nachteile ähnlicher Produkte im In- und Ausland. Es ist für die Verarbeitung von Rollen mit einem Durchmesser von weniger als 900 mm und einer Länge von weniger als 2500 mm geeignet. Es kann automatisch Grooves auf der Rolloberfläche erstellen, um den Verarbeitungsanforderungen des Marktes für Einwegnuten oder zweiwegsübergreifende Cross-Grooves zu erfüllen.
● Diese Reihe von Werkzeugmaschinen nimmt eine integrale 4-Rail-Bettstruktur an und wird für eine bessere Stabilität integriert. Die Referenzhandbuchschiene nimmt insgesamt Ultraschall -Löschung an, was die hohe Steifigkeit, hohe Präzision und Stabilität der gesamten Maschine gewährleistet.
● Die seitliche Bewegungsschiene des Fly-Cutter-Kopfbräuskopfkomponenten wird durch eine rechteckige Führungsschiene mit schwerer Leistung unterstützt, um die hohen Präzisions- und Steifigkeitsanforderungen der Vorschubbewegung während der Verarbeitung zu gewährleisten.

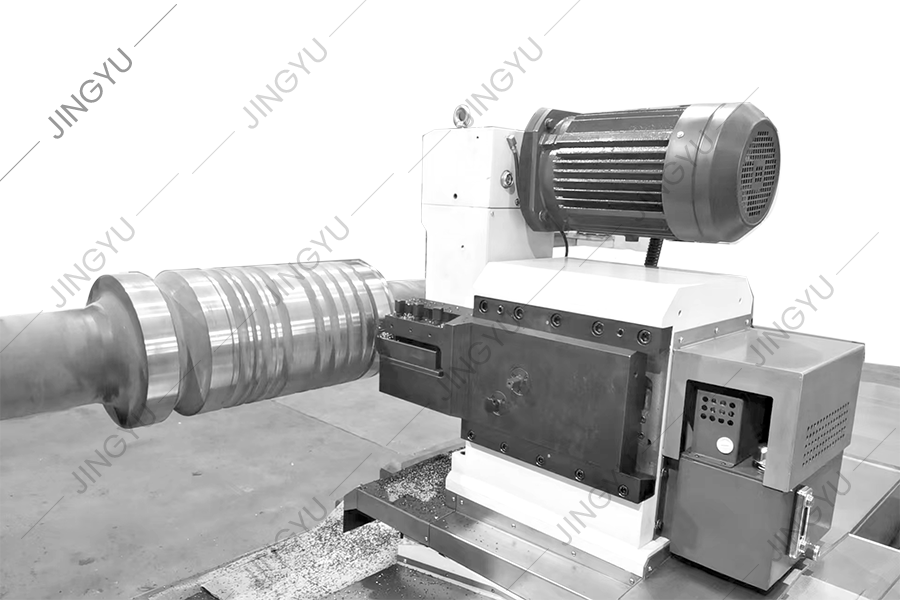

● Der Schneiderkopf ist auf der Rotationsindexierungsplatte fixiert und kann nach Bedarf in den entsprechenden Winkel gedreht werden, um die Schnittanforderungen verschiedener Winkel zu erfüllen.
● Die Cutter-Kopf-Übertragungskette wird von hoher Präzisionsmodellähren angesteuert, um sicherzustellen, dass die Tool-Flugbahn die Programmanweisungen des CNC-Systems vollständig ausführt, wodurch versteckte Defekte wie die Fehlanpassung von Rillen und zerbrochene Werkzeuge, die durch schlechte Präzision und Steifigkeit der Getriebekette verursacht werden, beseitigt. Der Mahlkopf übernimmt die Ausrüstungsgetriebe, um die Nachfrage nach konstantem Drehmoment während des Schneidvorgangs zu befriedigen. Die Mahlschneidergeschwindigkeit verwendet die stufenlose Geschwindigkeitsregulierung des Hauptmotors, um die linearen Geschwindigkeitsanforderungen verschiedener Schneidwerkzeuge zu erfüllen.
● Die longitudinalen und transversalen Bewegungsachsen der Werkzeugmaschine werden von hochpräzisen Kugelschrauben angetrieben, um die Ungenauigkeit der Zahnrad- und Rack-Getriebe zu vermeiden. Unter der automatischen Steuerung des CNC -Systems kann automatische Bewegung und präzise Positionierung von einem Lochmuster zum nächsten erreicht werden.
